Phasenvergleicher Typ PG II
Phasenvergleicher Typ PG II
SKU: 32001
Produktdetails
Beschreibung
Phasenvergleicher Typ PG II
Der PG II ist ein zweipoliger Phasenvergleicher, der zur zuverlässigen Feststellung von Phasengleichheit zwischen zwei spannungsführenden Leitern eines Mittelspannungsnetzes dient. Das Prüfgerät eignet sich ideal für den Einsatz in Schaltanlagen und Netzbereichen, in denen eine eindeutige Zuordnung der Phasen essenziell ist.

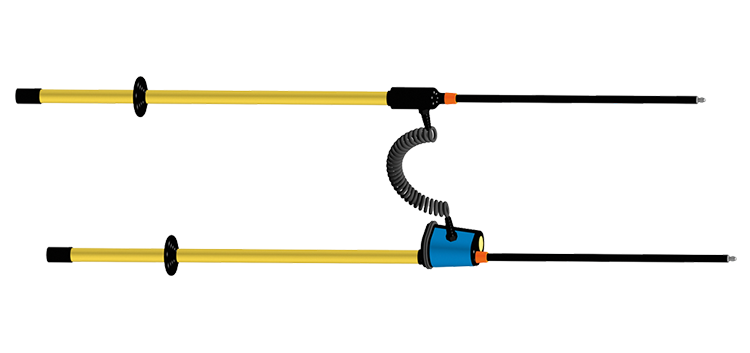

Das System besteht aus zwei Komponenten:
Teil A umfasst eine Betätigungsstange mit integrierter Kontaktelektrode und einer Anzeigeeinheit, die den Status der Phasengleichheit eindeutig visualisiert.
Teil B besteht aus einer separaten Betätigungsstange mit Kontaktelektrode zur Erfassung des Vergleichswertes.
Für eine sichere Handhabung und platzsparenden Transport kann die Isolierstange von der Anzeigeeinheit getrennt werden. Die Verbindung zwischen den Kontaktelektroden A und B erfolgt über eine gewendelte, hochspannungsfeste Leitung, die für den Einsatz im Mittelspannungsbereich ausgelegt ist.
Der PG II erfüllt alle sicherheitsrelevanten Anforderungen und unterliegt gemäß DGUV Vorschrift 3 (Tabelle 1c) der verpflichtenden Wiederholungsprüfung alle 6 Jahre.
Produktmerkmale
- Nach IEC 61481-2:2014
- Zweipoliger Phasenvergleicher
- Feststellen von Phasengleichheit oder Phasenungleichheit zwischen zwei unter Spannung stehenden Leitern
- Bauform für den Innenraum
- Optische Anzeige
| Verwendung | Unter trockenen Bedingungen, üblicherweise in Innenräumen |
| Anzeige | Optisch: 3 rote LEDs |
| Nennfrequenz | 50 Hz (optional 60 Hz) |
| Maximale Betriebsdauer an Spannung | 60 s |
| Länge Verbindungsleitung | 1 m |
| Betriebsklasse | B (Anzeige Phasenungleichheit im Bereich 60° — 300°) |
| Einsatztemperatur | −25 °C bis +70 °C, Klimaklasse N und W |
