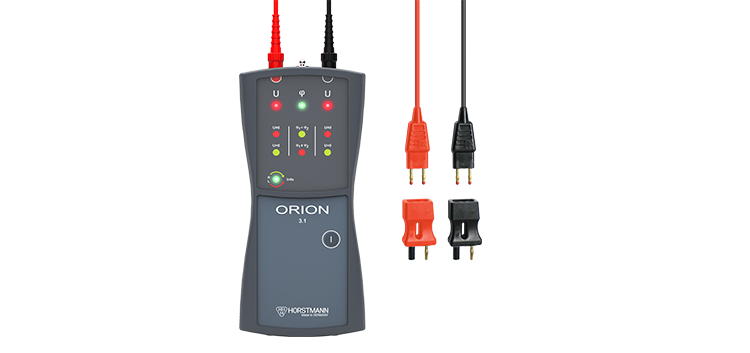

ORION 3.1 Spannungsprüf- und Anzeigesystem
Orion 3.1 ist ein mobiles Prüf- und Anzeigegerät für Spannungsprüfung, Phasenvergleich und Koppelteilprüfung nach IEC 61243-5 an LRM- und HR-Schnittstellen für Mittelspannungsschaltanlagen.
Das robuste Prüfgerät eignet sich ideal für den flexiblen Einsatz vor Ort. Durch sein ergonomisches Design und das kompakte Gehäuse lässt sich das System einfach transportieren und handhaben.
Die integrierten Sicherheitsfunktionen, wie die automatische Selbstprüfung und die eindeutige optische sowie akustische Signalisierung, garantieren maximale Betriebssicherheit für das Bedienpersonal.
Produktmerkmale
- Nach IEC 61243-5 (VDE 0682-415)
- Schnittstellenprüfer
- Drehfeld-Richtungsanzeiger mit Status RGB-LED
- Robustes Design: Gummierung zur verbesserten Stoßfestigkeit
LRM-Messleitungssatz
- Der Messleitungssatz besteht aus zwei Messleitungen. Eine Seite ist mit einer Steckverbindung zum Anschluss an das VDS mit LRM-Schnittstelle versehen. Die zweite Seite verfügt über einen BNC-Stecker zum Anschluss an den Orion 3.1
HR-LRM Adapter
- Zur Spannungsprüfung von HR-Schnittstellen wird auf die Stecker am LRM-Messleitungssatz der entsprechende HR-LRM Adapter aufgesteckt.
| Nennfrequenz | 16,7 Hz, 50 Hz oder 60 Hz |
| Eingangsimpedanz | 2,0 MΩ (±2 %) |
| Ansprechschwelle Spannungsprüfung | 2,1 µA bzw. 4,2 V bei 2,0 MΩ / 50 Hz |
| Ansprechschwelle Phasenvergleich | Phasenwinkel |±30°| |
| Ansprechschwelle Koppelteilprüfung | 3,2 µA bzw. 6,4 V bei 2,0 MΩ / 50 Hz |
| Versorgung | 4 Mignonzellen / LR6 bzw. AA 1,5 V |
| Betriebsdauer | 6 Jahre, 1.000 Bereitzyklen/Jahr |
| Schutzart | IP40 bzw. IP54 |
| Gehäuseabmessung | 220 mm x 100 mm x 40 mm |
| Gewicht | 380 g (inkl. Batterien) |
| Betriebstemperatur | -25 °C bis +55 °C |
