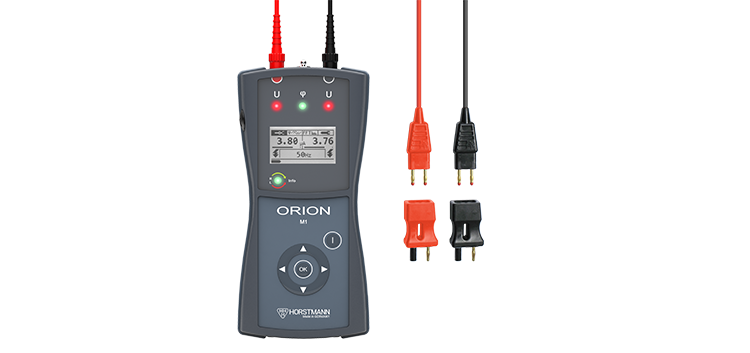

Orion M1 ist ein mobiles Prüf- und Anzeigegerät für Spannungsprüfung, Phasenvergleich und Koppelteilprüfung nach IEC 61243-5 an LRM- und HR-Schnittstellen für Mittelspannungsschaltanlagen. Das robuste Prüfgerät eignet sich ideal für den flexiblen Einsatz vor Ort.
Durch sein ergonomisches Design und das kompakte Gehäuse lässt sich das System einfach transportieren und handhaben. Die integrierten Sicherheitsfunktionen, wie die automatische Selbstprüfung und die eindeutige optische sowie akustische Signalisierung, garantieren maximale Betriebssicherheit für das Bedienpersonal.
Den Orion M1 zeichnet zusätzlich ein großes, beleuchtetes LCD-Display aus. Dieses ermöglicht das Ablesen von Messwerten nach EN 50160 wie Schnittstellenstrom, Phasenwinkel und Oberwellen.
Mittels der integrierten USB-Schnittstelle können die gespeicherten Messergebnisse ausgelesen werden und stehen für Auswertungen zur Verfügung. Neben der Information der nächsten Wiederholungsprüfung und der Batteriestatusanzeige verfügt der Orion M1 über die Möglichkeit, die Menüsprache (Deutsch /Englisch) und die Netzfrequenz (16,7 Hz / 50 Hz / 60 Hz) auszuwählen.
Produktmerkmale
- Nach IEC 61243-5 (VDE 0682-415)
- Schnittstellenprüfer
- Drehfeld-Richtungsanzeiger mit Status RGB-LED
- Robustes Design: Gummierung zur verbesserten Stoßfestigkeit
- Oberwellen- und Strommessung
- Phasenwinkelmessung
- LCD-Display
- Auslesbarer Messwertspeicher
- Datenübertragung via USB-Schnittstelle
Kapazitive Schnittstelle
- Präzise Strommessung in μA (2 x CH)
- Spannungsprüfsymbole für beide Kanäle
- Wiederholungsprüfung an Koppelteilen
- Drehfeldrichtungsanzeige
- Eingestellte Frequenz und Batteriestatus
Spannungsqualität
- FFT (Fast Fourier Transformation)
- THD Gesamtverzerrung [%]
- Oberwellen bis zur 40. Harmonischen [%]
- Balkendiagramm der einzelnen Oberwellen [%]
Phasenvergleich
- Phasendifferenzwinkel
- Symbol Phasengleichheit / Phasenungleichheit
- Drehfeldrichtungsanzeige
| Nennfrequenz | 16,7 Hz, 50 Hz oder 60 Hz |
| Eingangsimpedanz | 2,0 MΩ (±2 %) |
| Ansprechschwelle Spannungsprüfung | 2,1 µA bzw. 4,2 V bei 2,0 MΩ / 50 Hz |
| Ansprechschwelle Phasenvergleich | Phasenwinkel |±20°| |
| Ansprechschwelle Koppelteilprüfung | 3,2 µA bzw. 6,4 V bei 2,0 MΩ / 50 Hz |
| Strommessung | Messbereich 1: 0 – 5 μA (±2 %) Messbereich 2: 0 – 25 μA (±2 %) |
| Phasenwinkelmessung | Messbereich: -180° – +180° (±1 %) |
| Oberwellenmessung | Balkendiagramm: 0 – 5 % / 0 – 10 % THD: 0 – 100 % (±1 %) Harmonische (2–40): 0 – 100 % (±1 %) |
| Versorgung | 4 Mignonzellen / LR6 bzw. AA 1,5 V |
| Betriebsdauer | 6 Jahre, 1.000 Bereitzyklen/Jahr |
| Schutzart | IP54 |
| Gehäuseabmessung | 220 mm x 100 mm x 40 mm |
| Gewicht | 450 g (inkl. Batterien) |
| Betriebstemperatur | -25 °C bis +55 °C |
